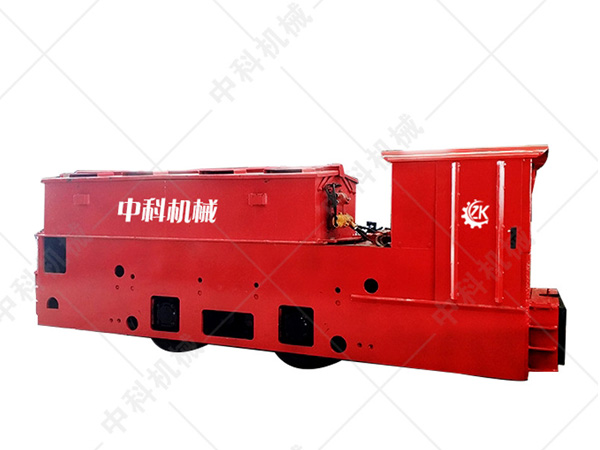

12噸蓄電池電機車產品介紹

12噸蓄電池電機車有井下防爆特殊型，具有牽引力大，速度高，運載能力強等特點，并可采用雙端司機室，瞭望性好。同時本機車可采用變頻調速和IGBT斬波調速控制，IGBT斬波器的主回路關斷能力強，觸發電路選用集成穩壓源、集成定時器、組合元件等，使整個電路元件少、安裝方便、調試容易、工作可靠。經工業實驗證明：該裝置電路簡單，無失控現象，大大減少了維修工作量。使用該裝置機車啟動平穩，調速均勻，操作靈活，過載能力強，節約電能30%左右，延長了蓄電池的使用壽命，深受司機、維修人員和基層管理人員的歡迎。本裝置安裝使用非常方便，只要把原機車電阻調速裝置全部拆除，把引線接入本裝置相應的接線端子。即可實現啟動、調速、停車、換向等功能。

CTY12/6.7.9B  CTY12/6.7.9P

CTL12/6.7.9B  CTL12/6.7.9P

12噸蓄電池電機車外形特征

軌距：600、762、900mm

軸距：1180、1220mm

曲線半徑：10m

車輪滾動圓直徑：φ680mm

齒輪箱距軌面高度：≥85mm

外形尺寸（LxWxH）：5100x1050（1212、1350）x1600mm

12噸蓄電池電機車技術參數

粘著質量：12t

牽引力：29.43kn

小時制牽引力：16.48kn、16.8kn

小時制速度：8.7km/h、8.5km/h

額定電壓：192v

牽引電機功率：21x2kw、22x2kw

牽引高度：320、430mm

齒輪傳動比：17.5（2級減速）

調速方式：斬波調速、變頻調速

制動方式：機械、電氣
