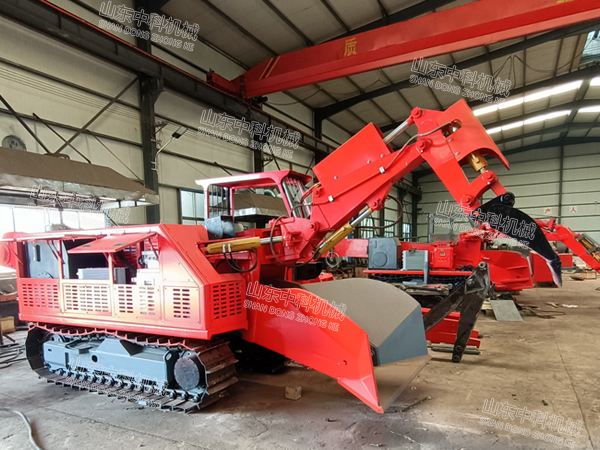

ZWY-100/45L型巷道修復機（三節臂）適用于巷道修復機、煤巷掘進、煤巷開口、半煤巖巷掘進快速出渣，由標準的兩節臂（帶破碎錘）裝載機提升為三節臂（帶破碎錘）裝載機，破碎錘將煤層或松軟矸石戳搗掉落，再用挖斗裝載。多一節臂可加大破碎錘工作時的仰角，左右側幫無死角，巷道臥底時增加下挖深度，三節臂可以彌補兩節臂的工作不到的死角。設備結構緊湊、操作簡單、體現破、裝一體的快速作業。

巷道修復機（三節臂）ZWY-100/45L履帶式斜坡用扒渣機技術參數

項目：ZWY-100/45L、ZWY-120/55L

主要外形尺寸

履帶接觸地長度mm：2560

履帶內側寬度mm：1100(可加寬)

履帶板寬度mm：350

離地間隙mm：350

運輸槽物料通過尺寸mm：580x710

運輸狀態（長*寬*高）mm：7760*1800*1866

工作狀態（長*寬*高）mm：8990*1800*2180

工作范圍

A挖（破）掘寬度mm：6430

B挖（破）掘距離（離鏟口）mm：2580

C挖（破）掘高度mm：5000

D挖（破）掘深度mm ：1200

E卸載高度mm：1570(可變)

F蕞低裝載高度mm：1324(可變)

G卸載距離mm：1486(可變)

H工作臂蕞大回轉角度（°）：±55°

適應巷道斷面（寬x高）m：2.7×2.7

性能參數

裝載能力m3/h：100

總功率KW：45

整機重量kg：13500

行走速度km/h：0.9(國產)/1.8 (進口)

刮板鏈運輸機構形式：雙鏈單驅/單鏈單驅

適用巷道坡度（°）：≤20

蕞小轉彎半徑m：≥5

接地比壓Mpa：≤0.1

操作方式：液控

刮板鏈速度m/min：40

液壓油箱容量L：240

蕞大工作壓力Mpa：32

TTO68破碎錘參數

重量kg：210

工作壓力MPa：11

打擊速度：450-750BPM

釬桿直徑mm：68

外形尺寸（長*寬）mm：1373*241

注：以上參數僅供參考，可能與實際參數有所差異。
