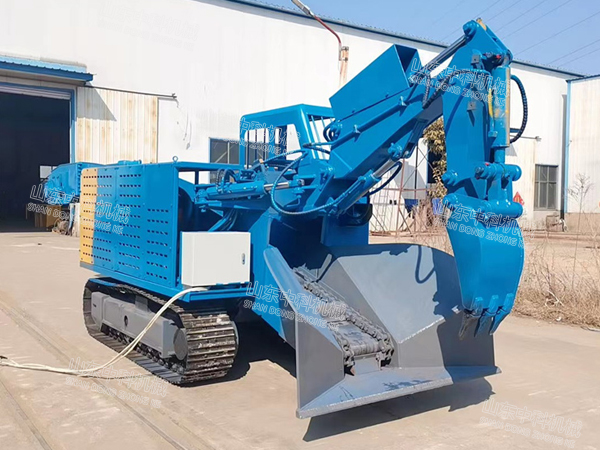

ZWY-360/110L型履帶式平巷用扒渣機產品介紹

ZWY-360/110L型履帶式斜坡用挖掘式裝載機（扒渣機）是一種連續生產效率高的出渣設備，理論裝載量360m3/h，主要應用于大中型鐵路、公路隧道及引水洞、國防涵洞掘進施工中裝載作業。

本機主要靠履帶推進和扒斗擺動鏟取巖石，通過自身刮板輸送機源源不斷的送到運渣設備上。

設備具有以下特點：

1.液壓系統主要液壓件選用原裝進口，系統穩定，可靠性高。

2.超寬運輸槽（980mm），提高物料通過性。

3.與裝載機等裝渣設備相比，作業空間小，效率高，可以有效減輕隧道污染。

4.采用柴電雙動力驅動系統，其中柴油機驅動主要用于長距離行走等輔助作業，出渣作業主要使用電動機驅動。

ZWY-360/110L型履帶式平巷用扒渣機技術參數

項目：ZWY-360/110L

A挖掘寬度：8880mm

B挖掘距離(離鏟口)：3085mm

C挖掘高度：7130mm

D挖掘深度：1000mm

E卸載高度：3950mm

F蕞低裝載高度：3300mm

G卸載距離：4500mm

H工作臂蕞大回轉角度：±53°

適應巷道斷面(寬x高)：6.0mx6.0m

主要尺寸

履帶接觸地長度：2400mm

履帶內側寬度：1650mm

履帶板寬度：500mm

離地間隙：450mm

運輸槽物斜通過尺寸：980mmx800mm

整機外形尺寸：

長×寬×高(運輸狀態)14500mm x 2850mm x3700mm

長×寬×高(工作狀態)17000mm x 4220mm x 4900mm

性能參數

裝載能力：360m3/h

總功率：110kw

整機重量：41200kg

行走速度：1.6~2.6km/h

刮板鏈運輸機構形式：雙鏈雙驅

適用巷道坡度：≤15°

蕞小轉彎半徑：≥20m

接地比壓：≤0.12MPa

操作方式：電控、液控

刮板鏈速度：29m/min

液壓油箱容量：380L

蕞大工作壓力：35Mpa

注：以上參數僅供參考，可能與實際參數有所差異。
